SMD Removal KIT
SMD 납땜 된 Chip 을 PCB 와 Chip 에 전혀 손상없이 떼어내는 툴 입니다.
판매가격 : 33,00029,700
적립금 :0
제품코드 :SMD1
원산지 :미국
구매수량 :
총 금액 :

강력추천!!!

납땜 되어있는 SMD 칩을 떼어낼 때

SMD 칩 손상없이 쉽게 분리됩니다.







상 세 설 명



- 사용방법 : SMD주변에 Alloy(납제거용 합금)를 입힌 후 핀셋이나 진공 픽업으로 들어내고

                   남아있는 Alloy를 Cleaning Tool을 이용해서 제거하면 됩니다.

- 이제 더이상 SMD칩을 제거하기 위해서 많은 시간과 비용을 들일 필요가 없습니다.

- SMD 제거 기술의 혁신적인 제품 (칩과 기판을 동시에 살리는 혁신적인 제품)

- 프린트된 기판에서 어떠한 Damage도 없이 완벽하고 깨끗하게 SMD를 제거

- QFP's, PLCC's, SOIC's 어떤 종류의 팩키지도 상온에서 완벽하게 제거 (Heating Gun 불필요)

- 빠르고 안전하며 쉬운 방법으로 완벽하게 제거

- 더 이상의 고가의 장비(히팅건, 노즐, 팁 등등)가 불필요

- 그동안 SMD를 제거하면서 고열의 히팅건 또는 믿음이 안가는 Removal 방법으로 인해

   고가의 PCB  를 쓰레기통에 던져 버리셨던 분이라면 이제는 그러실 필요가 없습니다.

- Removing Alloy을 다 쓰셨다면 리필용팩만 새로 구해하셔서 쓰시면 됩니다.

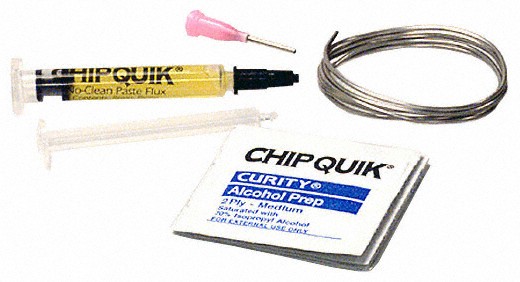

- 구성품 :

약 2.5 ft.의CHIP QUIK® Material - 약 8~10개의 SMD 제거가능
1 cc 주사기 of CHIP QUIK - SMD제거 후 Cleaning Tool
Alcohol Pads for Cleanup
SMD제거와 Cleanup에 대한 완벽한 설명서





 편안한 설명...



위 사진상의 실납 처럼 생긴 합금이 제품의 핵심 입니다. 동그랗게 말려 있지만 실제로는 잘 부러집니다. 저 합금을 PCB에서 떼어 낼 IC Chip 의 납땜 다리에 납을 덧바르듯 모든 핀에 골고루 스며들게 해주면, 그렇게 덧바르는 작업 도중에 IC Chip 이 미끄러지듯 떨어져 나갑니다.



그렇게 IC Chip 을 떼어낸 후 PCB 의 Pad 에 남아있는 합금 성분을 제거해줘야 새로운 IC Chip 을 붇이실때 문제가 없겠죠. 이때, 주사기 속의 플럭스를 조금 짜내어 Pad 를 청소합니다.

하얀색 봉지 속에는 물티슈 같은 청소용 페이퍼가 들어있습니다. 이것은, Pad 에 남아있는 합금성분을 주사기 속의 플럭스로 제거한 후... PCB 에 남아있는 플럭스 성분을 깨끗이 제거할 때 사용합니다. (저는 귀찬아서 이것 까지는 잘 안씁니다.^^)



결국, IC Chip 을 잘 떼어낼 수 있고요. 떼어낸 자리 청소를 살짝 해줘야 한다는 것. 떼어내기 와 청소 모두 전혀 어렵지 않다는것.(청소는 일반납으로 떡칠(?) 했다가 제거해도 됩니다.)



참고하세요!^^





.
