ICD2 PROTO PCB DIP2
ICD2.ICD3 를 통한 8/18/28/40pin DIP Type MCU 개발을 위한 PROTO 보드. ICD 연결용 RJ-11 Connecter 를 함께 제공합니다.
판매가격 : 11,0006,600
적립금 :0
원산지 :Korea
제조사 :CYNETIC
브랜드 :CYNETIC [브랜드바로가기]
제품특성 :품질불량 교환 가능/반품 불가
구매수량 :
제품상태 :
총 금액 :

  고객의 요청에 의해 부품 배치/설계 등이 새로와 졌습니다!

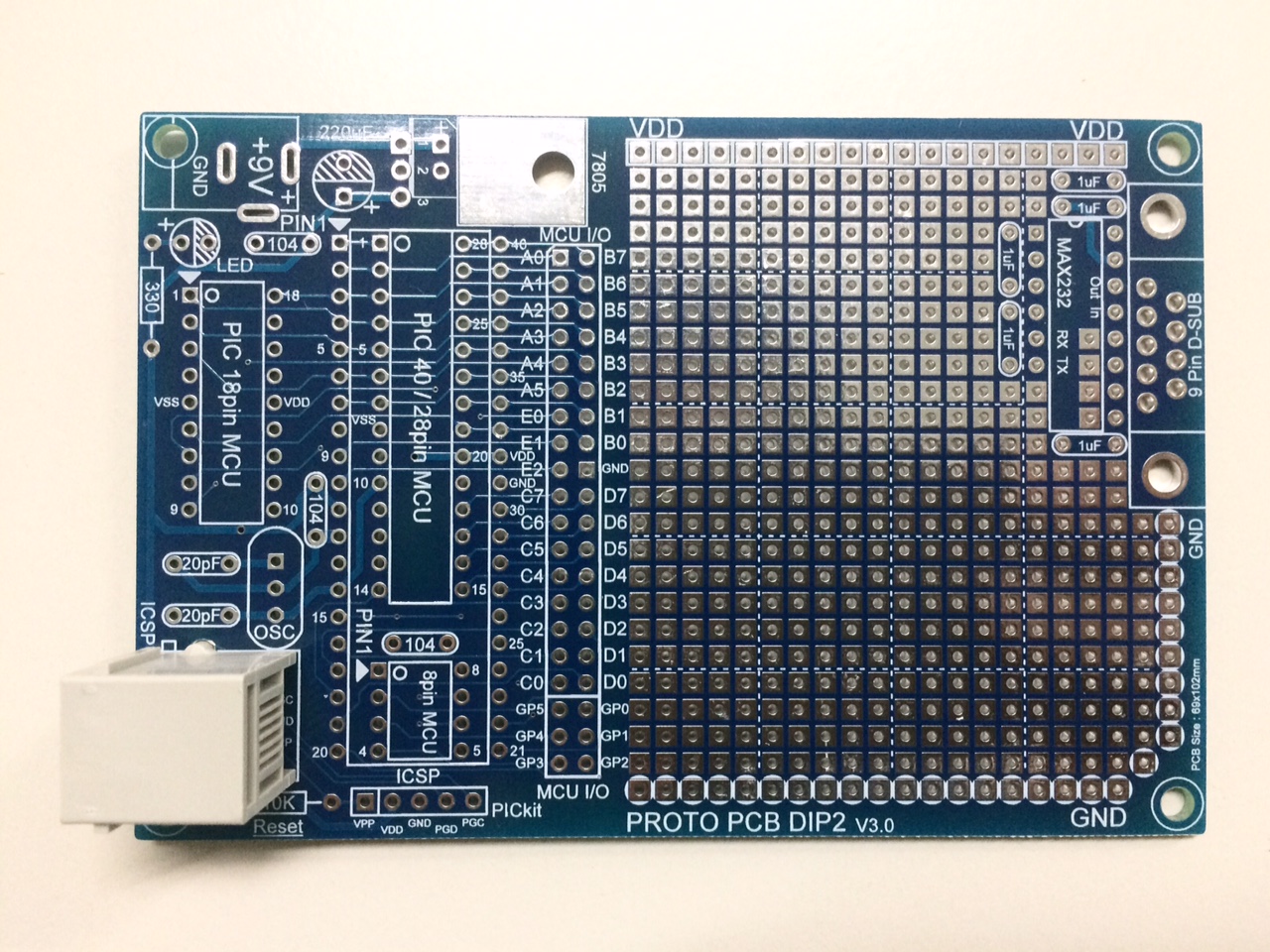

* ICD2 PROTO PCB DIP2

- PIC MCU 개발시 기본적인 회로 구성과 독자적인 응용이 가능한 Blank 공간이 함께 있습니다.

- MCU 개발 Trainning or Proto type 제작을 위한 기초회로가 이미 구성되어 있는 PCB 입니다.

- Microchip PIC MCU PIC 12, 16, 18 계열 MCU 개발 진행이 가능합니다.

- PIC ICD2 PROTO PCB는 ICD2.ICD3 연결용 RJ-11 Female Connecter 가 함께 제공됩니다.

- 기타 부품은 제공되지 않습니다.



* ICD2 PROTO PCB DIP2 에 사용가능한 MCU

- PIC12F/16F/18F 계열 8pin / 18pin / 28pin / 40pin DIP Type MCU - ICD2 장비를 통한 개발진행이 가능합니다.

- PIC12C/16C/18C 계열(OTP type) 8pin / 18pin / 28pin / 40pin DIP Type MCU - 회로 구현이 가능합니다.

   (PIC16C/18C 계열은 MCU 특성상 OTP Type 이므로 회로구현/활용 방법은 동일하나 ICD2 를 사용할 수 없습니다)



* ICD2 PROTO PCB DIP2 제품은, 고객의 요청사항을 반영해 주문제작이 가능하며   재고 소진 후 재 재작시

  고객 요청을 반영해 업그레이드 합니다. 아이디어나 개선 요청 사항은 메일 주시면 됩니다.

  Main : cs@mcumart.co.kr







 편안한 설명...



ICD2 PROTO PCB DIP2 는 Microchip PIC 8/18/28/40pin MCU의 기본회로 구성을 위한 것으로 부품 구현이 상당히 가변적입니다.



그래서 표준적인 부품 리스트를 제공하고 있지는 않습니다. 그러나 PCB 상에 부품의 기본적인 스펙들이 적혀 있으므로 적혀있는 값들을 참고하시면 관련 부품들을 구하실 수 있습니다.





예를 들어,

104 는 세라믹 콘덴서 0.1uF 짜리 이며

10K 는 1/4와트 10K 옴 저항

330 은 330옴 저항

7805는 일반적인 리니어레규귤레이터 7805 TO-220

220uF는 전해콘덴서 220uF/16V(or 그 이상)

20pF는 세라믹 콘덴서 20pF 입니다(그 옆으로 발진소자를 '크리스탈'을 사용할때 필요한 겁니다. '레조네이터'를 사용할 경우 필요치 않습니다.)

9V 라 적혀있는 부분은 일반 DC아답터 짹 자리 입니다.

LED 는, 7805를 통해 5V 전압이 공급될때 켜지는 것으로 위에 330 옴 저항이 LED를 위해 필요한 겁니다.



DC+5V 아답터나 전원장치로 바로 전원을 공급하는 경우는 DC Jack, 220uF콘덴서 등이 없어도 됩니다.

즉, 7805 부품 자리에 전원을 직접 투입하면 됩니다. 7805의 2번 핀에 GND, 3번 핀에 +5V 를 공급하면 됩니다.





.
